Installer camera de recul sur CNC

Bonjour a tous je suis nouveaux sur le forum et je poste ce premier message qui sert de Tuto pour "installer une caméra de recul sans couper de fil".

Voici la procédure:
Sur le boitier calculateur GPS vous devez relier la broche 19 du connecteur 32 voies (le plus petit des deux) en permanence a la masse .
cela informe le cnc que votre auto possède l'option caméra de recul



si vous activez cette option en reliant ce fil a la masse mais que vous ne branchez pas de camera ou bien que votre camera est hs alors vous obtenez un écran noir en passant la marche arrière .

pour l'image :
vous devez relier la camera (NTSC obligatoire sinon en pal = noir et blanc ) sur la broche grise de votre écran comme sur la photo :
la masse video a la broche 7
le signal video a la broche 19



et enfin le schema en dessin:


Les photos de mon installation:



et le kit camera avec foret de percage qui ma coûté 10€


Salut à toi, je vais acheter une megane 3 phase 1 de 2008, avec un CNC, pourrais tu me dire si ça fonctionne également sur ce modèle de véhicule avec le CNC? Merci beaucoup

Salut jet_seX oui cela fonctionne

Salut et merci à toi lino94...
Je vais tenter ca, pour démonter le lecteur dvd je pense pouvoir me débrouiller ( dans la boîte à gants) , mais par contre pour démonter l'écran du gps, je n'ai pas trouve de tuto assez explicite , si tu as un Lien je suis preneur

bonjour
peut tu nous dire ou tu la acheter ou nous envoyer le lien
merci

reboujour
j ai un espace 4 intiale de 2009
es ce que ce montage fonctionnera aussi sur mon vehicule ?
cdt

Ce tuto est bien fait, mais malheureusement pour moi, j'aurais fouiner un peu plus, et voir avec un sujet dans lequel "bidouilltronic" expliquait quel type de pins installer en plus, si l'on ne trouvait pas les bons connecteurs d'origine à la casse!
Prendre les pins dans des connecteurs de pc, ce qui m'aurait éviter de foirer mon lecteur GPS.
Maintenant j'ai une cam de recul, mais plus de gps.
Donc je fais appel à vous pour voir si l'un d'entre vous  peut me trouver dans une "grande casse automobile" près de chez lui, un calculateur de navigation dont je mets l'étiquette ci-dessous. Même avec un lecteur de disques qui déraille, car j'en ai un qui va bien. La panne de mon gps vient de la jonction carte mère - lecteur qui est défectueuse.
La référence la plus importante est "CCA-2251R"

Problème résolu avec can clip. Installation d'un CCA-2200R origine velsatis.
@+

bonjour,

je suis fortement intéressé par cette manip pour mettre une camera de recul sur ma Laguna (équipée du Carminat CNC 7"), mais en trouvant les schémas des connecteurs électriques je me suis rendu compte que sur mon calculateur GPS j'ai a priori directement l'entrée pour le signal venant de la camera :

broche N°19 : RV CAM SIG (je suppose Reverse mais est ce vraiment le cas ?)

j'ai aussi vu ca :

broche N°20 : Reverse SIG...

ce la signifie t'il que mon calculateur est déjà prévu pour recevoir directement le "signal" de marche arrière pour basculer le cas échéant sur le signal venant de la camera ?

je ne voudrais pas faire de bêtise de griller le calculateur du GPS

quelqu'un a t'il déjà vu ca ?

Bonsoir à tous,
J'ai installé une caméra de recul, en suivant à la lettre le très bon tuto, mais en ce qui me concerne, quand je passe la marche arrière, l'écran du GPS se coupe pour la caméra mais...je n'ai pas d'image.
J'ai bien du 12V sur la caméra quand j'enclenche la marche arrière, j'ai vérifié la continuité du câble vidéo de la caméra jusqu'à l'entrée dans l'écran du GPS, pas de souci non plus de ce côté, ma caméra est bien présente dans le menu caché du CNC, j'ai essayé la caméra également sur une télé et elle fonctionne très bien... je ne sais plus quoi penser.
J'ai juste utilisé une prise RCA femelle Rouge pour raccorder la prise RCA mâle jaune de la caméra, mais je ne pense pas que cela vienne de là quand même ?
Je rappelle ma voiture: Vel Satis modèle Carminat, moteur DCI 2 litres 150 cv de 2008.

Merci pour vos retours éventuels. Cordialement
@lain

Re Bonjour à tous
Problème résolu, il était dû à l'entrée vidéo HS sur l'écran. Je viens d'en acheter un d'occase, installé et ... le bonheur

bonjour je possède une velsatis de 2006 et ce n'est pas la même couleur au niveau des fils sur la broche 32 fils ci dessus
ci joint la réf de mon modèle cnc

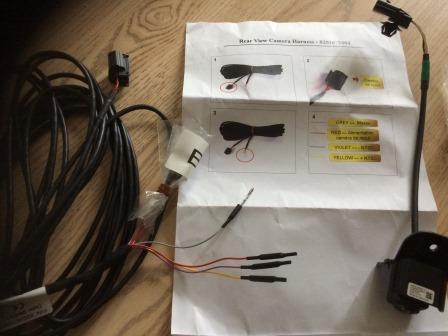

et Renault vends en accessoire maintenant la camera + le câblage (photo ci joint)
" />

comme vous pourrez remarquer les cosses sont déjà monté sur les fil donc en-fichage plus rapide et moins de travail
si quelqu'un peut me dire le branchement pour ce modèle je suis preneur et je vous donnerais la référence du câblage + camera  car je ne l'ai pas sous la main pour le moment
" />
" />

Bonjour,

ayant l'intention de faire cette installation sur ma coupé, quelle est la référence de ce kit (caméra + câblage) ?

Merci

bonjour
voici la reference de la collection chez renault 8201673457
par contre pas eu de reponse pour mon branchement
merci pour votre aide d'avance

bonjour a tous
petite question , comment peut t'on trouver les pins des connecteurs si dans notre malheur nous n'avons pas la chance de les avoir
certain vendeur oui , d'autre non , la commence une problématique

Cdlt

bonjour a tous
Concernant le cnc 2210r pas de nouvelles si les file son pas de la même couleur sa reste la broche 19 je peux la relier à la masse des feux arrière Merci pour l'informations et unen bonne fête de fin d'années à tous

Bonjour à tous,
 Je suis nouveau dans ce forum et j'ai déjà une question. Le tuto pour la mise en place d'une caméra de recul est très bien fait. Merci Lino94 .J'ai voulu réaliser la même modification sur mon espace 4 (dci2.0 de 2009) mais les couleurs de fil sur les branchements ne correspondent pas au photo du tuto.
Pour le calculateur :






Pour le branchement gris sur l'écran GPS:




1) Pouvez-vous me confirmer que je peux suivre les branchements comme sur le tuto?

2) Où puis-je trouver les schémas des branchements des pins?

3) laver76, peux-tu me donner plus d'informations sur ce qui faut faire poutr éviter de foirer le lecteur GPS. Que s'est-il passé?

Merci d'avance pour votre aide

Bonjour Cielo2310
Pour la couleur des câbles ne pas en tenir compte , je suis tomber aussi sur ce cas , il faut juste respecter le numéro des pins sur chaque connecteurs.
Pour les schéma a ce jour je n'ai rien trouver , peut etre d'autre personne les possède ???

Erreur de manipulation.

Bonjour,


Merci TheChacal pour les informations.

Pour compliquer les branchements, je souhaite aussi ajouter une caméra avant.

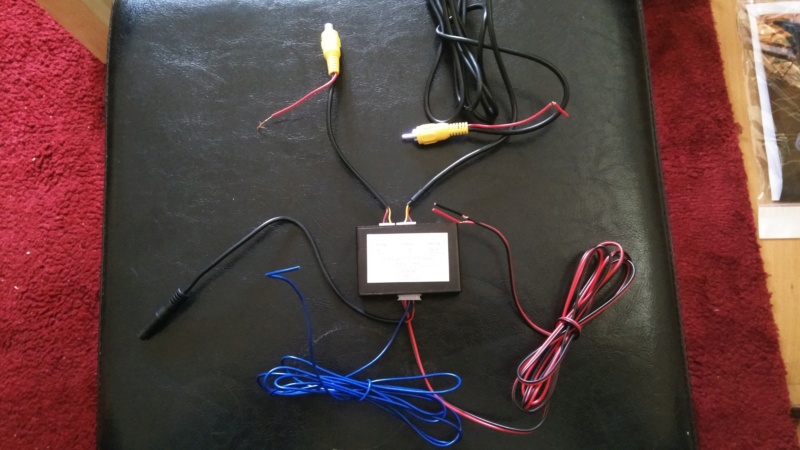

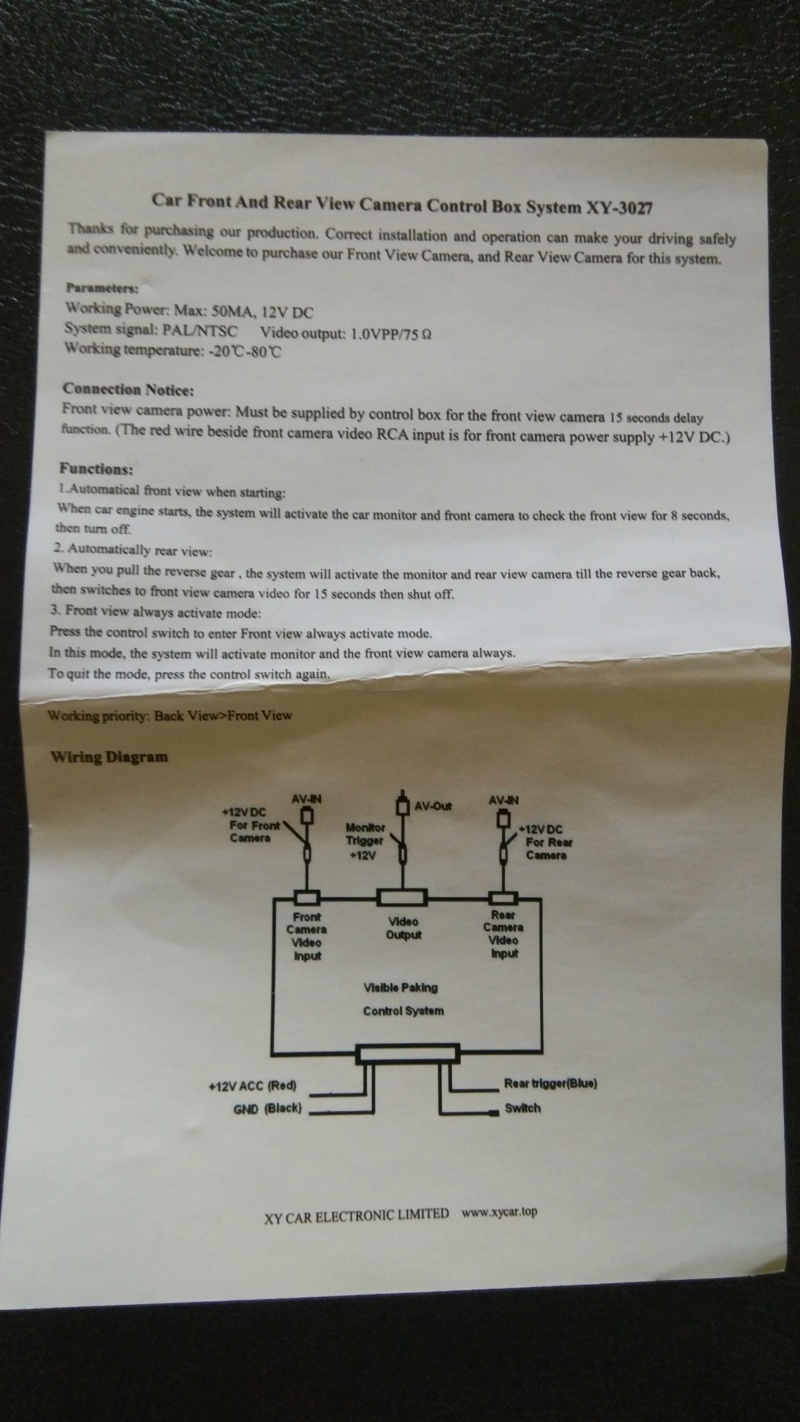

Donc, j'ai acheté "Vidéo 2 Canaux Convertisseur Auto Commutateur ".





Mes questions:

1) Où dois-je contacter le fil bleu --> Rear trigger?

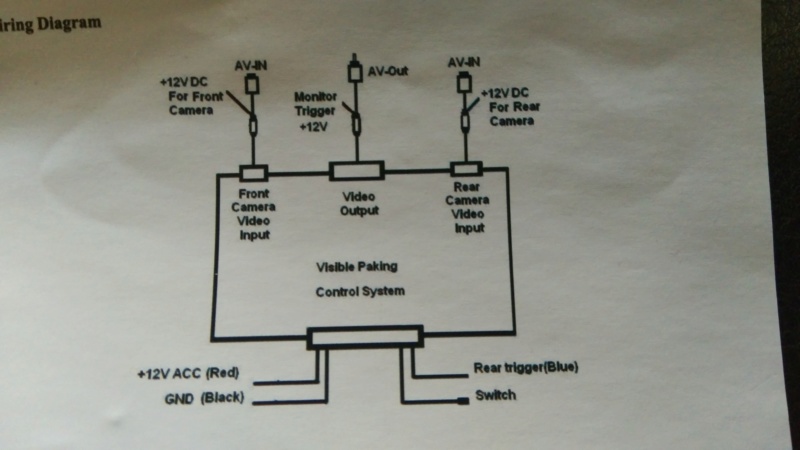

2) Les 4 fils rouges :
+12vDC For front Camera,
 Monitor Traiter +12V,
+12VDC For Rear Camera
+ 12V ACC (red)
Peuvent-ils être connectés ensemble?  Et où?

3) Le fil noir GND (Black), cela doit être la masse, sur quelle borne je peux la contacter ?

Je sais, je complique encore les choses..
Si vous pouvez m'aider?

Merci

Hello tout le monde cela fait un moment que je n'était pas revenue sur le forum mes je suis ravie que mon Tuto est servie à un grand nombre
